免費的東西大部分喜歡占小便宜的人都是想要的，就像電路板只要是免費打樣都會有一些人去做的，今天我們就來談下很多樣板廠關于免費打樣的限制條件免費ＰＣＢ打樣最大板厚 PCB的板厚取決于基材（如FR-4）的層壓厚度：免費ＰＣＢ打樣通常有以下限制：單面電路板與雙面電路板： 常規免費范圍：1.0mm~1.6mm（最常用）。 極限支持：少數情況下可到 2.0mm，但可能需人工審核。多層板（如4層）： pcb免費打樣通常限制在 1.0mm~1.2mm（因?qū)訅汗に噺碗s度增加）。 超出限制： 厚板（≥2.5mm）或特殊基材（如鋁基板）是不支持免費的。注意：板厚偏差通常為±10%，設計連接器或機械結構時需預留公差。最小線寬/線距 線寬和線距決定了PCB的布線密度和電流承載能力，···
PCB線路板作為電子設備的核心組件，其保質期對電子產品的可靠性和長期穩定性至關重要。深圳優路通科技有限公司將全面普及PCB線路板的保質期問題，從四個關鍵方面進行分析：影響保質期的主要因素、儲存與運輸對保質期的影響、線路板保質期內的性能變化，以及如何評估和延長線路板的實際使用壽命。 影響保質期的主要因素線路板的保質期受到多個因素的影響; 首先，原材料的質量是影響保質期的關鍵因素之一。線路板通常由基材、銅箔、焊料和覆銅板等材料組成。這些原材料的品質直接影響線路板的耐用性和穩定性。 研究顯示，高質量的基材和銅箔能夠有效減少線路板在長期使用中的老化和失效風險。例如，采用高可靠性的···
電路板質量分析是一個重要的過程，它可以幫助確保電路板的性能和可靠性滿足設計要求。以下是一些常見的電路板質量分析方法：1. 外觀檢查：通過目視或顯微鏡檢查電路板的表面是否存在缺陷，例如劃痕、污漬、氣泡等。這些缺陷可能會影響電路板的電氣性能和可靠性。2. 測試與測量：使用各種測試設備和方法測量電路板的電氣性能參數，例如阻抗、電容、電感等。這些參數需要符合設計要求，以確保電路板正常工作。3. 可靠性測試：通過模擬實際工作條件對電路板進行測試，例如溫度循環、濕度、振動等。這些測試可以幫助發現潛在的可靠性問題，例如開路、短路、焊接不良等。4. X射線檢測：使用X射線檢測技術檢查電路板內部的結構和連接。這種技術可以幫助發現隱藏的缺陷和問題，例如焊接不牢、導體斷裂等。5. 電磁兼容性測試：通過測試電路板對···
電路板廠家教您如何選購線路板？電路板廠家的小編給大家介紹下。 1、考慮元件封裝的選擇在整個原理圖繪制階段，就應該考慮需要在版圖階段作出的元件封裝和焊盤圖案決定。下面給出了在根據元件封裝選擇元件時需要考慮的一些建議?！ 。?）記住，封裝包括了元件的電氣焊盤連接和機械尺寸（X、Y和Z），即元件本體的外形以及連接PCB的引腳。在選擇元件時，需要考慮最終PCB的頂層和底層可能存在的任何安裝或包裝限制。一些元件（如有極性電容）可能有高度凈空限制，需要在元件選擇過程中加以考慮。在最初開始設計時，可以先畫一個基本的電路板外框形狀，然后放置上一些計劃要使用的大型或位置關鍵元件（如連接器）。這樣，就能直觀···
1、作用與特性PCB（是英文PrintedCircuieBoard印制線路板的簡稱）上用鍍鎳來作為貴金屬和賤金屬的襯底鍍層，對某些單面印制板，也常用作面層。對于重負荷磨損的一些表面，如開關觸點、觸片或插頭金，用鎳來作為金的襯底鍍層，可大大提高耐磨性。當用來作為阻擋層時，鎳能有效地防止銅和其它金屬之間的擴散。啞鎳/金組合鍍層常常用來作為抗蝕刻的金屬鍍層，而且能適應熱壓焊與釬焊的要求，唯讀只有鎳能夠作為含氨類蝕刻劑的抗蝕鍍層，而不需熱壓焊又要求鍍層光亮的PCB，通常采用光鎳/金鍍層。鎳鍍層厚度一般不低于2.5微米，通常采用4-5微米。 PCB低應力鎳的淀積層，通常是用改性型的瓦特鎳鍍液和具有降低應力作用的添加劑的一些氨基磺酸鎳鍍液來鍍制。 我們常說的PCB鍍鎳有光鎳和啞鎳（···
隨著手機、電子、通訊行業等高速的發展，同時也促使電路板打樣產業量的不斷壯大和迅速增長，人們對于元器件的層數、重量、精密度、材料、顏色、可靠性等要求越來越高。 但是由于市場價格競爭激烈，電路板打樣板材料成本也處于不斷上升的趨勢，越來越多廠家為了提升核心競爭力，以低價來壟斷市場。然而這些超低價的背后，是降低材料成本和工藝制作成本來獲得，但器件通常容易出現裂痕(裂縫)、易劃傷、(或擦傷)，其精密度、性能等綜合因素并未達標，嚴重影響到使用在產品上的可焊性和可靠性等等。 面對市面上五花八門的電路板打樣，辨別電路板打樣好壞可以從兩個方面入手;第一種方法就是從外觀來分判斷，另一方面就是從PCB板本身質量規范要求來判斷。 判斷電路板···

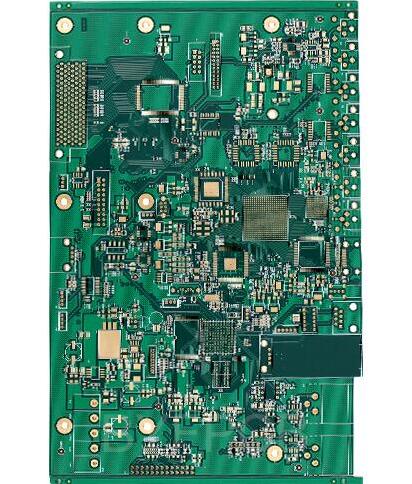

本雙面電路板樣板是優路通電路板廠家生產，此雙面電路板采用真空包裝加紙箱包裝出貨，隨貨有產品參 數報告，測試報告等資料！雙面電路板是一種重要的電路板類型，以下將從其結構、工藝、性能、應用等方面進行詳細介紹：雙面電路板基本結構雙面電路板導電層：由兩層銅箔組成，分別位于電路板的頂層（Top）和底層（Bottom），用于構建電路連接，通過蝕刻工藝形成各種導電圖形，如線路、焊盤等。雙面電路板絕緣層：通常采用環氧玻璃布等絕緣材料，位于兩層導電層之間，起到電氣絕緣的作用，防止上下兩層的電路短路，同時也為電路板提供一定的機械強度6。雙面電路板過孔：是在電路板上鉆取的小孔，經過金屬化處理，使頂層和底層的導電層之間能夠?qū)崿F(xiàn)電氣連接，從而讓電流可以在兩層之間傳輸2。雙面電路板制作工藝雙面電路板內層線路制···
